液壓彎道機又名液壓彎道器,液壓彎軌機.卓力優供KWPY-300/KWPY-400/KWPY-600液壓彎道機,KWCY600液壓垂直彎道機,24KG液壓雙鉤彎軌機,30kg液壓雙鉤彎軌機。咨詢熱線：13280082001 18605374511 曹經理 卓力竭誠為您服務！
液壓彎道機適用于輕型、重型鋼軌的水平、垂直彎軌和直軌。是鐵路安裝養護時對鋼軌進行彎曲作業的一種專用工具。
分類
按彎軌方向分為液壓水平彎道機和液壓垂直彎道機。
特點 液壓彎道器攜帶輕便靈活、使用方便，性能安全可靠，大大降低工人的勞動強度，提高工作效率，改善軌道施工條件，廣泛用于礦山、港口、林業、交通等部門。
結構 液壓彎道機主要由液壓系統和和機架兩部分組成。
原理 液壓彎道器運用液壓傳動和杠桿原理設計而成，它利用靜壓力對鋼軌實施水平、垂直曲線彎軌或直軌作。
型號含義 K：礦山機械 W：彎軌機 P：水平彎軌形式，C：垂直彎軌形式 Y：液壓 300：最大彎軌力。
選型

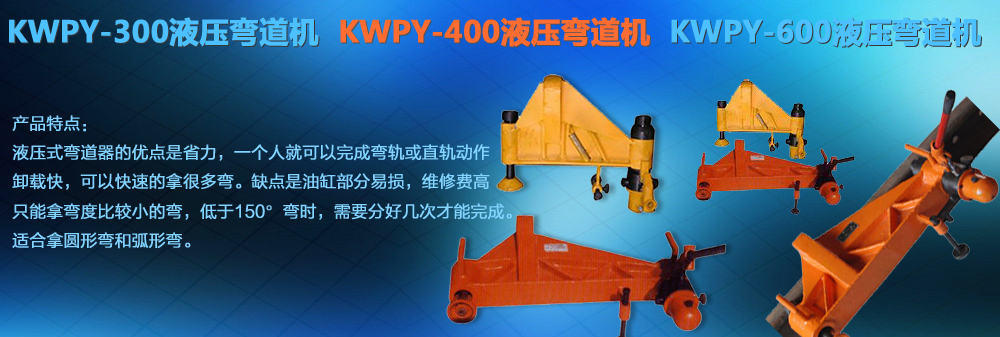

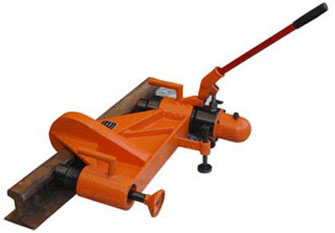

KWPY-300型液壓彎道機--用于24kg/m以下的鋼軌進行水平面彎曲作業，最小彎曲半徑為7M。
KWPY-400型液壓彎道機--用于30kg/m的鋼軌進行水平面彎曲作業。
KWPY-600型液壓彎道機--用于30kg/m-50kg/m的鋼軌進行水平面彎曲作業。
KWPY-III型液壓直(彎)軌機用于對24kg/m以下的鋼軌進行水平面彎曲作業,最小彎曲半徑為5M。
產品名稱 |
液壓彎道器 |
液壓彎軌機 |
液壓彎道機 |
型號 |
KWPY–600型 |
KWPY–400型 |
KWPY–300型 |
最大彎軌力（KN） |
549 |
410 |
294 |
適用鋼軌（kg/m） |
50 |
30 |
24以下 |
額定彎軌力（KN） |
500 |
350 |
270 |
活塞行程 |
70 |
70 |
70 |
整機質量 |
60 |
27 |
25 |
液壓油均用 |
液壓油均用N15-N32號機械油 |
||

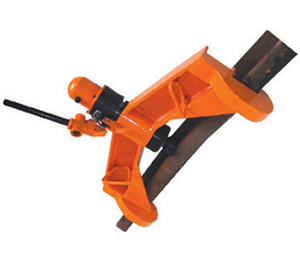

液壓垂直彎道機
液壓垂直彎道機具專門用于礦山斜井鋪設鐵道線路遇到坑道水平標高改變時,在鋪軌現場24kg/m及以下輕型鋼軌實施垂直方向的彎曲或調直。
主要技術參數
型號：KWCY600液壓垂直彎道機
● 最大彎軌力矩 88kg. m
● 活塞行程 70mm
● 油缸直徑 Φ70mm
● 重量 100kg
液壓彎道器 PK 手動彎道器
彎道器按工作原理可分為手動和液壓兩種：
手動彎道器的優點是可以一次性將鋼軌拿成直角彎甚至銳角彎。缺點是費力大，需要2--3個人配合才能完成彎軌或直軌動作。
手動彎道器適合彎或直彎點少而彎度大的鋼軌。
液壓彎道器的優點是省力，一個人就可以完成彎軌或直軌動作，卸載快，可以快速的拿很多彎。缺點是油缸部分易損，維修費高；只能拿彎度比較小的彎，低于150°彎時，需要分好幾次才能完成。液壓彎道器適合拿圓形彎和弧形彎。
使用方法及注意事項
1、操作前，先擰緊卸載閥將彎軌器彎鉤鉤住鋼軌，活塞頂頭頂住軌，再轉到絲桿手輪，就可將彎軌器卡緊在鋼軌上。保養和維修
1、液壓彎道器必須保持油質清潔，當發現油質臟、粘、吸油不暢時，須拆下儲油箱，用煤油清洗油路，再加清潔的N32號抗磨液壓油。
